I+II 类单极光伏电涌保护器

光伏一类电涌保护器，满足高雷暴地区或设有防雷工程（例如架设避雷针等）的光伏发电直流系统（逆变器直流侧）

的一类电涌保护需求，产品采用高性能 MOV，具有 12.5kA （10/350μs）冲击电流放电能力 , 以及极佳的电压保护水平。用户可安装在光伏汇流箱、直流柜和逆变器等处，对逆变器、光伏电池板等直流设备进行有效的保护。

产品有可靠的失效脱扣电路隔离和状态指示功能。电涌防护冗余设计和多窗口失效指示，当一个或两个窗口显示失  效时，产品仍可以提供一定强度的电涌保护。客户可根据需要及时更换，可避免当全部失效时，在保护模块更换期间， 设备因失去保护而面临的风险。

基于 VT 技术的升级版 PVB12.5 为现场值守不便的偏远光伏发电场所提供更为可靠的一类电涌保护，在相同的雷击泄放能力下，具有更好的电网电压波动耐受性能以及更长的带电工作寿命，节省设施管理和维护成本。

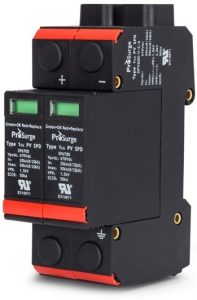

UL Type 1CA 类光伏电涌保护器

运用浦斯领先的热保护脱扣及主动灭弧专利技术（TPAE），产品具有优异的电涌保护功能和使用安全，取得 UL 实验室基于UL1449 4th 标准的Type1CA 类别的光伏SPD 的认证，适用于光伏发电直流系统（逆变器直流侧）的电涌保护。产品提供底座一体式 U 型保护电路，用户可安装在光伏汇流箱、直流柜和逆变器等处，对逆变器、光伏电池板等直流设备进行有效的保护。

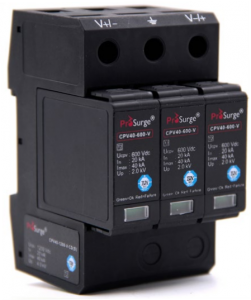

二类光伏电涌保护器

标准 18mm 宽模块可插拔设计，产品取得 TUV 基于 EN50539-11:2013/A1:2014 的 光伏二类 SPD 的认证，适用于光伏发电直流系统（逆变器直流侧）的电涌保护。产品提供底座一体式Y 型保护电路，用户可安装在光伏汇流箱、直流柜和逆变器等处，对逆变器、光伏电池板等直流设备进行有效的保护。

其它特点

• 分别适用于 200V，600V，1000V，1200V 和 1500V 电压等级的光伏发电系统的直流侧安装保护使用
• 最大放电电流可达 40kA （8/20 μs）
• 底座、保护模块分离设计，标准导轨安装，保护模块支持热插拔，失效时易于更换
• Y 型保护电路，提供差模和共模保护
• 可视失效指示窗口，失效遥信触点可选
• 产品符合 GB18802-31，IEC61643-31，EN50539-11 等相关光伏 SPD 标准

太阳能光伏防雷模组 – 可更换

光伏保护模组运用浦斯领先的热保护脱扣及主动灭弧专利技术（TPAE），产品具有优异的电涌保护功能和使用安全，取得 UL 实验室基于 UL1449 4th 标准的光伏 Type1CA SPD 的认证 及 TUV基于IEC61643-31标准认证。可作为光伏发电直流系统中各类电气设备内置电涌防护模块使用，配合 PVD 底座可实现在印制电路板上装配。

其它特点

• 适用于光伏发电系统的直流侧安装保护使用
• 最大放电电流可达 50kA （8/20 μs）
• PVB12.5系列可达到Iimp 12.5kA (10/350)
• 底座、保护模块分离设计，底座适用于 PCB 板上焊接
• 保护模块支持热插拔，失效时易于更换
• 优异的失效安全性，在施加故障电压并高达 100kA 的额定短路电流实验条件下安全脱扣（UL1449 第四版 SCCR 实验）
• 可视失效指示窗口，失效遥信触点可选
• 产品符合 GB18802-31，IEC61643-31，EN50539-11 相关光伏 SPD 标准
