I+II 类单极光伏电涌保护

光伏一类电涌保护器,满足高雷暴地区或设有防雷工程(例如架设避雷针等)的光伏发电直流系统(逆变器直流侧)的一类电涌保护需求,产品采用高性能 MOV,具有 12.5kA (10/350μs)冲击电流放电能力 , 以及极佳的电压保护水平。用户可安装在光伏汇流箱、直流柜和逆变器等处,对逆变器、光伏电池板等直流设备进行有效的保护。

产品有可靠的失效脱扣电路隔离和状态指示功能。电涌防护冗余设计和多窗口失效指示,当一个或两个窗口显示失  效时,产品仍可以提供一定强度的电涌保护。客户可根据需要及时更换,可避免当全部失效时,在保护模块更换期间, 设备因失去保护而面临的风险。

基于 VT 技术的升级版 PVB12.5 为现场值守不便的偏远光伏发电场所提供更为可靠的一类电涌保护,在相同的雷击泄放能力下,具有更好的电网电压波动耐受性能以及更长的带电工作寿命,节省设施管理和维护成本。

其它特点

  • 适用于光伏发电系统的直流侧安装保护使用
  • 一体式设计,标准导轨安装
  • U 型或 Y 型保护电路,提供差模和共模保护
  • 电压保护水平低,无续流;VT 型号无工作泄露电流
  • 可视失效指示窗口,失效遥信触点可选
  • 产品符合 GB18802-31,IEC61643-31,EN50539-11 等相关光伏 SPD 标准
下载产品资料
产品型号 PVB12.5-600-V-C-S PVB12.5-1000-V-CD-S PVB12.5-600-VT-C-S PVB12.5-1000-VT-CD-S
产品标准 GB18802-11/31,IEC61643-31, EN50539-11, UL1449 4th
产品类别(GB、IEC/EN) Class I+II / T1+2
可适用光伏系统电压 (DC) Un 600V 1000V 600V 1000V
最大可持续直流工作电压 Ucpv 640V 1060V 640V 1020V
产品技术 高能 MOV 技术;热脱扣技术 VT 技术;热脱扣技术
保护模式 共模 共模 + 差模 共模 共模 + 差模
冲击电流 (10/350μs) Iimp 12.5kA
标称放电电流 (8/20μs) In 12.5kA
最大放电电流 (8/20μs) Imax 100kA
电压保护水平 Up ≤ 1.8kV ≤ 3.2kV ≤ 1.8kV ≤ 3.2kV
工作电流 IPE <0.1mA <0.1mA
续流 If
短路耐受电流(IEC) Iscpv 1000A
响应时间 tA ≤ 25ns
工作环境 温度范围 -40ºC ~ +80ºC; 相对湿度: ≤ 95%; 海拔 : ≤ 2000m
导线接入截面积(最大) 单股线 35mm2; 多股线 25mm2
安装 35mm 标准 DIN 导轨
外壳材质 热塑性塑胶,阻燃等级 UL94-V0 级
防护等级 IP20
安装宽度 见产品示意图
失效指示 窗口红色为失效
遥信告警 可选
产品认证 CE

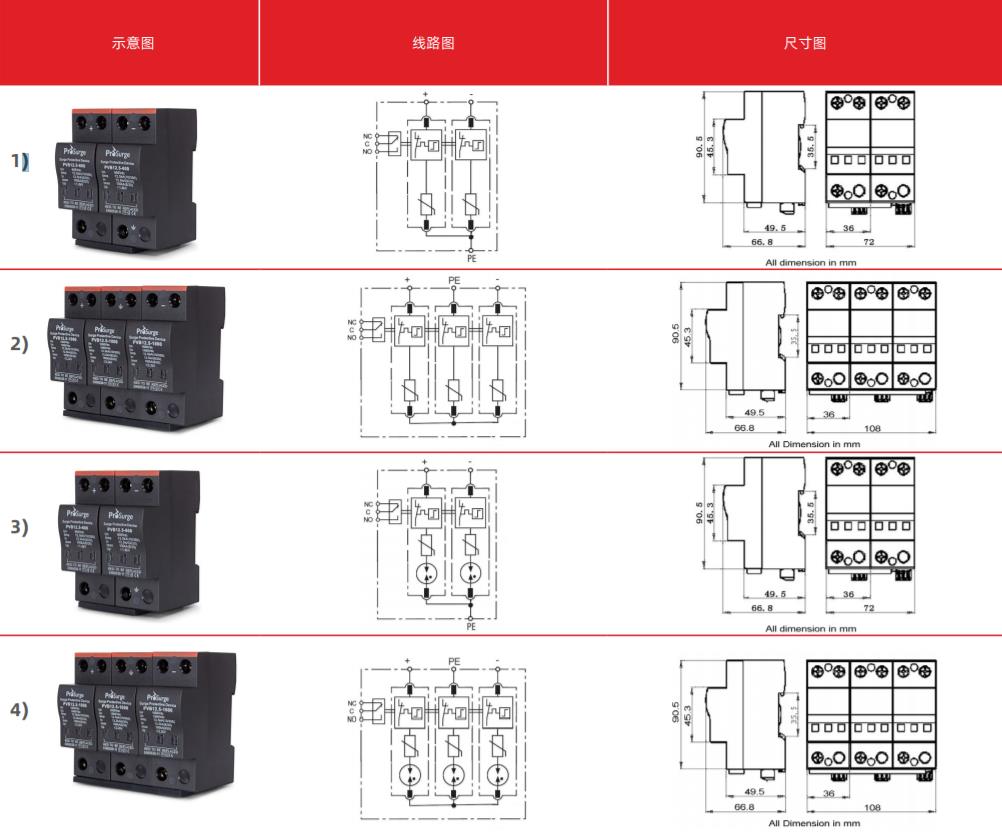

示意图 1 2 3 4
遥信告警技术数据
遥信接口类型 转换开关触点
遥信最大工作电压 / 电流 Un/In AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A
接入信号线截面积(最大) 1.5mm2 ( 或 # 16AWG)
