二类光伏电涌保护器 – TUV
标准 18mm 宽模块可插拔设计，产品取得 TUV 基于 EN50539-11:2013/A1:2014 的 光伏二类 SPD 的认证，适用于光伏发电直流系统（逆变器直流侧）的电涌保护。产品提供底座一体式Y 型保护电路，用户可安装在光伏汇流箱、直流柜和逆变器等处，对逆变器、光伏电池板等直流设备进行有效的保护。
其它特点
- 分别适用于 200V，600V，1000V，1200V 和 1500V 电压等级的光伏发电系统的直流侧安装保护使用
- 最大放电电流可达 50kA （8/20 μs）， Iimp7kA (10/350μs)
- 底座、保护模块分离设计，标准导轨安装，保护模块支持热插拔，失效时易于更换
- Y 型保护电路，提供差模和共模保护
- 可视失效指示窗口，失效遥信触点可选
- 产品符合 GB18802-31，IEC61643-31，EN50539-11 等相关光伏 SPD 标准
| 产品型号 | PV50/48-V-C-S | PV50/600-V-C-S | PV50/1000-V-CD-S | PV50/1200-V-CD-S | PV50/1500-V-CD-S | |
| 产品标准 | GB18802-11/31，IEC61643-31, EN50539-11, UL1449 4th | |||||
| 产品类别（GB、IEC/EN） | Class II/T2 | |||||
| 可适用光伏系统电压 (DC) | Un | 48V | 600V | 1000V | 1200V | 1500V |
| 最大可持续直流工作电压（DC） | Ucpv | 55V | 670V | 1120V | 1340V | 1500V |
| 产品技术 | MOV 技术；热脱扣技术 | |||||
| 保护模式 | 共模保护 + 差模保护 | |||||
| 标称放电电流 (8/20μs) | In | 20kA | ||||
| 最大放电电流 (8/20μs) | Imax | 50kA | ||||
| 冲击电流 （10/350μs） | Iimp | 7.5kA | 4.5kA | 6kA | 4.5kA | 4.5kA |
| 电压保护水平 | Up | ≤ 0.6kV | ≤ 2.2kV | ≤ 3.5kV | ≤ 4.0kV | ≤ 4.5kV |
| 工作电流 | IPE | <0.1mA | ||||
| 短路耐受电流（IEC） | Iscpv | 1000A | ||||
| 响应时间 | tA | ≤ 25ns | ||||
| 续流 | If | 无 | ||||
| 工作环境 | 温度范围 -40ºC ~ +80ºC; 相对湿度： ≤ 95%; 海拔 : ≤ 2000m | |||||
| 导线接入截面积（最大） | 单股线 35mm2; 多股线 25mm2 | |||||
| 安装 | 35mm 标准 DIN 导轨 | |||||
| 外壳材质 | 热塑性塑胶，阻燃等级 UL94-V0 级 | |||||
| 防护等级 | IP20 | |||||
| 安装宽度 | 见产品示意图 | |||||
| 失效指示 | 指示窗口红色为产品失效 | |||||
| 遥信告警 | 可选 | |||||
| 产品认证 | TUV, CE | |||||

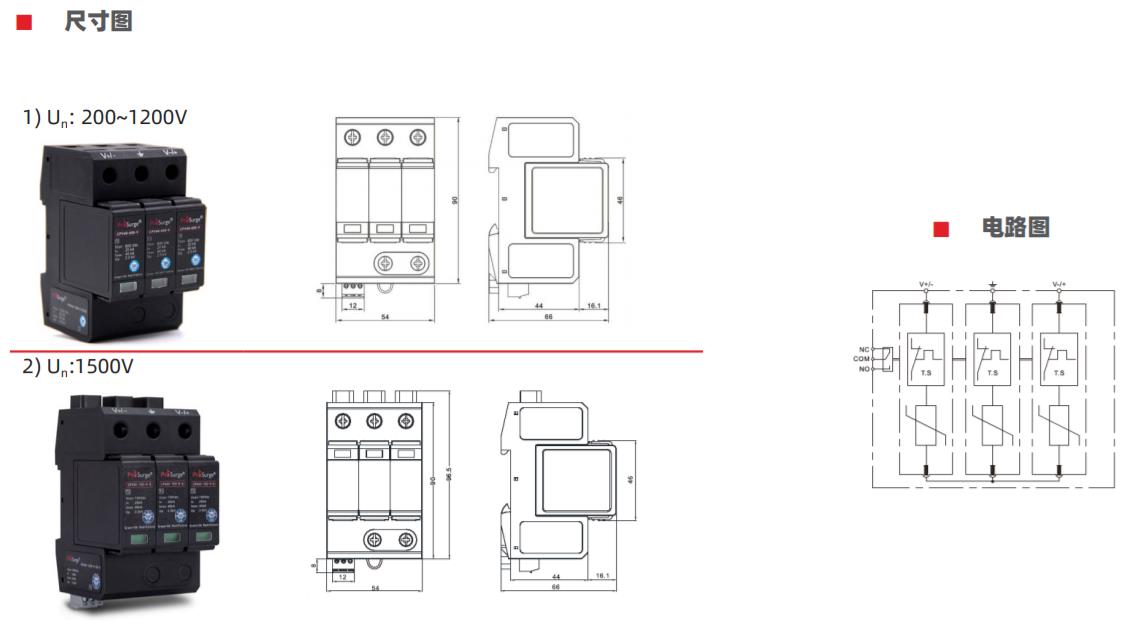

| 示意图 | 1 | 2 | ||||
| 遥信告警技术数据 | ||||||
| 遥信接口类型 | 转换开关触点 | |||||
| 遥信最大工作电压 / 电流 | Un/In | AC: 250V/0.5A; DC: 250V/0.1A; 125V/0.2A; 75V/0.5A | ||||
| 接入信号线截面积（最大） | 1.5mm2 ( 或 # 16AWG) | |||||
